Explosionsgeschützte Heizgeräte
Nach ATEX – Standard
Explosionsgeschützte Heizgeräte kommen in vielen industriellen oder gewerblichen Bereichen zum Einsatz, die als explosionsgefährdet eingestuft werden. Unsere Geräte dienen zum Erwärmen der Raumluft in explosionsgefährdeten Bereichen der Zone 1 und 2. Typische Einsatzbereiche sind die chemische Industrie, Lagerräume für Lacke und Farben, Abwasserwirtschaft, oder der Bergbau. Edelstahlgeräte werden empfohlen für aggressive Umgebung (z.B. Kläranlagen) und lackierte bzw. verzinkte Geräte, auch mit Schutzkorb, für übliche Anwendungen. Weitere Ausführungen sind lieferbar, unsere technischen Datenblätter stellen wir gerne zur Verfügung.
Für die Geräte ist auch das TR-CU-Zertifikat erhältlich.
Temperaturklassen: T4 < 135°C, T3 < 200°C, T2 < 300°C
Ex-Raumheizgerät mit Schutzkorb
Heizbündel aus Edelstahl-Rohrheizkörpern, Schutzkorb und lackiertes Anschlussgehäuse mit eingebautem Temperaturbegrenzer und -wächter.
Regelung der Raumtemperatur extern, siehe Ex-Temperaturregler.
 II 2 G Ex db eb IIC T4, T3, T2, IBExU 15 ATEX 1019 X Schutzart IP66 |
|||||
| Bauart DHG11 B01/R1 |
Leistung (230V) | Temp.- Klasse | Länge mm | Gewicht br.kg | Bestell Nr. |
| Edelstahl Rohrheizkörper Schutzkorb und Gehäuse lackiert |
500 W | T3 | 900 | 17 | EX 0500-K1 |
| 1000 W | T3 | 1450 | 19 | EX 1000-K1 | |
| 1000 W | T4 | 1450 | 21 | EX 1000-K2 | |
| 2000 W | T3 | 1450 | 21 | EX 2000-K2 | |
| 3000 W | T2 | 1450 | 21 | EX 3000-K1 | |
| 3000 W | T3 | 2025 | 24 | EX 3000-K2 | |
| 2000 W / 400 V 3N | T3 | 1450 | 21 | EX 2000-K2S | |
Ex – Rippenrohrheizgerät Edelstahl
Komplett in Edelstahl gefertigt, für aggressive und korrosive Umgebung.
| II 2 G Ex db IIC T4, T3, T2, IBExU 15 ATEX 1019 X Schutzart IP66 |
|||||
| Bauart DHG57 A02/R3 |
Leistung (230V) | Temp.- Klasse | Länge mm | Gewicht br.kg | Bestell Nr. |
| Edelstahl | 1000 W | T3 | 1230 | 18 | EX 1000-E |
| 1600 W | T2 | 1230 | 18 | EX 1600-E | |
| 1500 W | T3 | 1835 | 25 | EX 1500-E | |
Ex-Rippenrohrheizgerät Edelstahl V4A
Komplett in V4A-Edelstahl gefertigt, für höchste Korrosionsbeständigkeit unter extremen Bedingungen. Ex-Zulassung auch für Zone II 2D (Staub T200°C), muss bei Bestellung angegeben werden.
| II 2G Ex db IIC T3 Gb;II 2d Ex tb IIIC T200°C Db Schutzart IP66 |
|||||
| Bauart ERB / D-8505 |
Leistung (230V) | Temp.- Klasse | Länge mm | Gewicht br.kg | Bestell Nr. |
| Edelstahl V4A |
450 W | T3 | 850 | 11,5 | EX 0500V4A |
| 930W | T3 | 1450 | 16 | EX 1000V4A | |
| 1520 W | T3 | 2050 | 19,5 | EX 1500V4A | |
| 2000 W | T3 | 2650 | 24,5 | EX 2000V4A | |
| 2400 W | T3 | 3150 | 28,5 | EX 2500V4A | |
Ex-Rippenrohrheizgerät – Pulverbeschichtet
Ausührung komplett pulverbeschichtet für übliche Einsatzbedingungen im ATEX-Bereich.
| II 2G Ex db eb IIC T4, T3, T2, IBExU 15 ATEX 1019 X Schutzart IP66 |
|||||
| Bauart DHG57A02/R4 | Leistung (230V) | Temp.- Klasse | Länge mm | Gewicht br.kg | Bestell Nr. |
| Pulverbeschichtet | 500 W | T3 | 765 | 12 | EX 0500-L |
| 1000 W | T3 | 1260 | 18 | EX 1000-L | |
| 1500 W | T3 | 1865 | 25 | EX 1500-L | |
| 2000 W | T3 | 2360 | 30 | EX 2000-L | |
Ex – Rippenrohrheizgerät – verzinkt mit Schutzkorb
Ausführung mit verzinktem Rippenrohr, Schutzkorb und lackiertem Gehäuse.
| II 2G Ex db eb IIC T4, T3, T2, IBExU 15 ATEX 1019 X, IECEx IBE 15.0003 X Schutzart IP66 |
|||||
| Bauart DHG57 A02/R2 |
Leistung (230V) | Temp.- Klasse | Länge mm | Gewicht br.kg | Bestell Nr. |
| Rippenrohr verzinkt, Schutzkorb und Gehäuse lackiert. |
500 W | T3 | 740 | 14 | EX 0500-LK |
| 850 W | T2 | 740 | 14 | EX 0850-LK | |
| 1000 W | T3 | 1235 | 22 | EX 1000-LK | |
| 1600 W | T2 | 1235 | 22 | EX 1600-LK | |
| 1500 W | T3 | 1840 | 30 | EX 1500-LK | |
| 2500 W | T2 | 1840 | 30 | EX 2500-LK | |

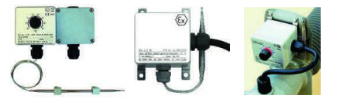

Ex-Temperaturregler
|
II 2G Ex db IIC T6 Gb; II 2G Ex db eb IIC T6 Gb; II 2G Ex ib IIC T6 Gb II 2G Ex tb IIIC T85 °C Db; II 2G Ex ib IIIC T85 °C Db IBExU 18 ATEX 1045 X, IECEX IBE 18.0031 X |
|||
| Type | Temperaturbereich | Schaltleistung | Einstellung | Bestell-Nr. |
| Ex-Raumtemperatur- regler |
-20°C…+50°C | 230 V 16A | Drehknopf | EX TR60E-50 |
| Ex-Raumtemperatur- regler |
-20°C…+50°C | 230 V 16A | Stellschraube | EX TR60D-50 |
| Ex-Anbauthermostat für Ex….-L* |
0…+100°C | 230 V 16A | Stellschraube | EX TR60DAB |
| Ex-Raumthermostat -Fixwert- |
5°C | 230 V 16A | festeingestellt | EX TR60DF05 |
| Ex-Raumthermostat -Fixwert- |
10°C | 230 V 16A | festeingestellt | EX TR60DF10 |
| Ex-Raumthermostat -Fixwert- |
15°C | 230 V 16A | festeingestellt | EX TR60DF15 |
